| 設備名稱 | ?1700℃高溫搖擺管式爐--GSL-1700X-RC |
| 產品提示 | |
| 主要特點 | ·最高溫度可達1700℃。 ·設有開門斷電功能，提高實驗安全性 。 ·爐體可以傾斜，傾斜角度可調(+-45)。 ·爐體開啟式設計，方便更換爐管。 |
| 基本參數 | ·最高溫度：1700℃（< 2h），連續使用溫度：1600℃； ·建議升溫速率：≤10℃/min ； ·控溫精度：±1℃； ·熱電偶：1800級MoSi2加熱元件； ·電源：AC208-240V50/60Hz單相； ·功率：最大3KW(需要20A斷路器)。 |

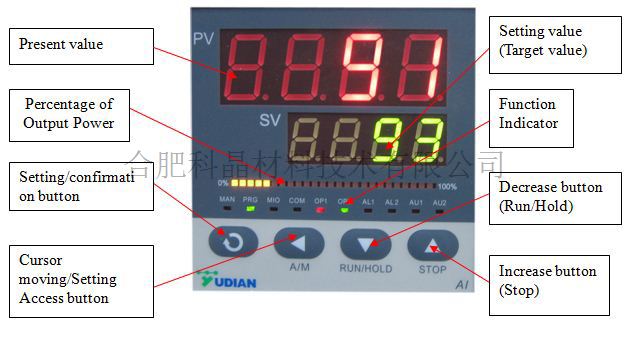

| 加熱元件及溫控系統 | ·包含一款YD858P型溫度控制器 ·PID自動控溫系統 ·智能化50段可編程控制 ·默認RS485 PC通信連接端口 ·可選購電腦溫度控制軟件(用于YD518P系列控制器)用于控制升溫曲線和導出數據
|

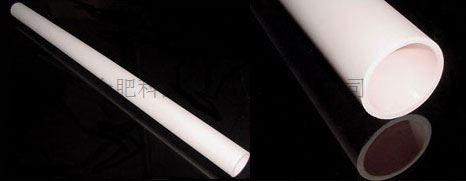

| 爐體結構和爐管尺寸 | ·高純度纖維氧化鋁作為爐膛材料。 ·高純度氧化鋁管 ·尺寸：54mm ID*60mm OD*800mm L ·纖維陶瓷管堵可用于阻擋熱輻射和固定坩堝
|

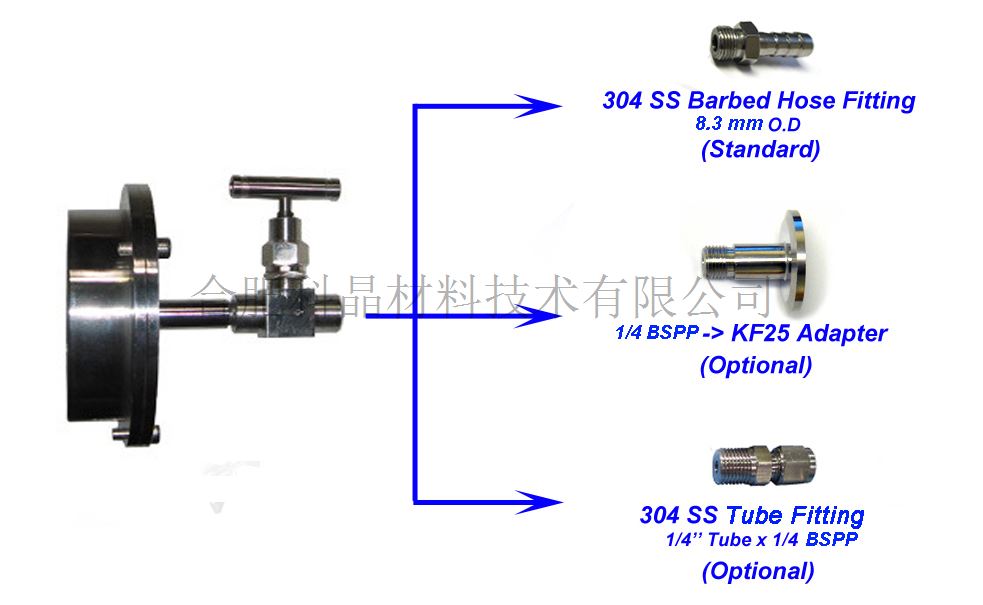

| 真空法蘭 | ·兩種帶真空計和閥門的不銹鋼法蘭可供選擇 ·默認2”法蘭，帶有KF25真空口、1/4”真空密封組件和1/4”進給端口 ·兩種法蘭可以使用3/8”帶刺軟管配件
|
| 搖擺臺 | ·齒輪直流電機，150W驅動爐在中心； ·速度可調，10-70RPM，液晶數字顯示器顯示 ·搖擺角度：+/-45o可調的（可根據要求提供90o）。 ·搖擺頻率：0.1-1次/分鐘可調 ·搖擺計時器：1-199分鐘或連續運行 |
| 尺寸 | ·L1535mm* W1050mm * H1340mm
|
| 重量 | ·約136Kg |
| 認證 | ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證。
|
| 質保 | 一年質保期，終生維護 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
科晶實驗室對旋轉爐設備做了一系列實驗研究：

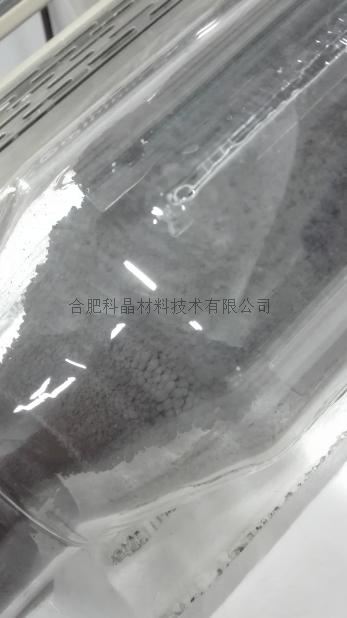

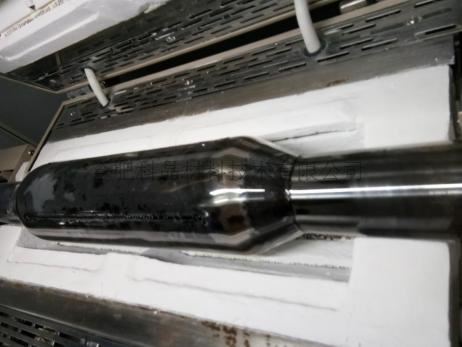

一、熱處理實驗結果：
實驗 | 結果 |
碳粉 |  |

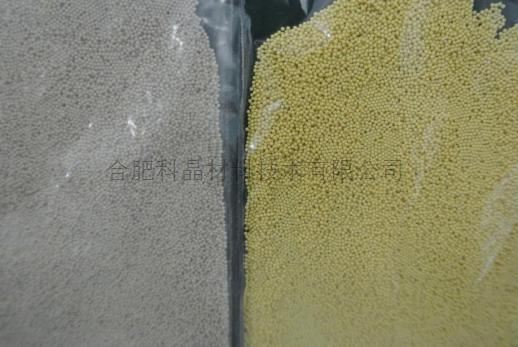

氧化鋯球 |  |
瀝青 |  |
二、CVD實驗結果：
| 實驗 | 結果 |
乙炔氛圍包覆碳 | 高溫時，粉末粘黏石英管內壁，包覆率為2% |
混合氣氛圍包覆碳 | 高溫時，粉末粘黏石英管內壁 |
氧化物小球包覆瀝青 | 輕微結塊，包覆率為13% |

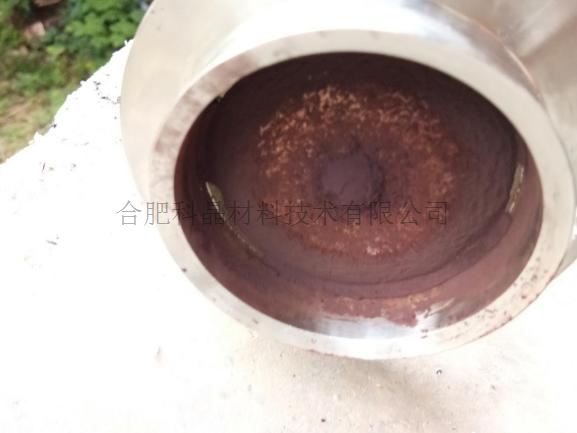

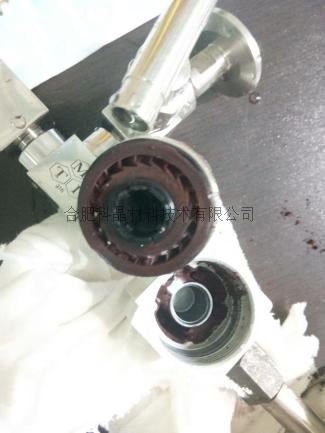

發生粉末堵塞法蘭現象：

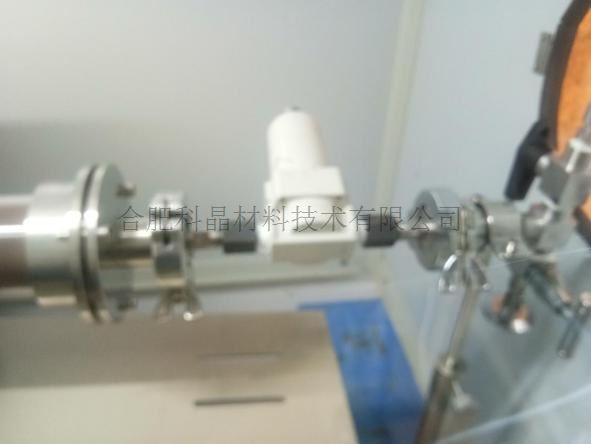

使用粉末過濾器過濾尾氣，可避免堵塞情況發生：
若有疑問或需要更多詳細數據請聯系科晶實驗室
應用技術提示 | ·使用冷阱時，由于是剛性連接，注意冷阱與腔體保持在同一水平線上，避免腔體升降產生應力導致接口脫離。 ·由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝特殊減壓閥。 ·搖擺爐可與自動連續進料器配合使用，可實現在氣氛保護環境下連續進料。 ·可選購本公司的供氣系統和自動進料器，與回轉爐配合可實現用CVD方式，對粉體表面進行包覆。 |
警示 | ·降溫時請利用程序降溫，不建議直接按“STOP”鍵降溫，設備溫度500度以上禁止關閉電源，以免發生誤開誤傷事故。 ·請注意選配的爐管使用的溫度。選配爐管具體情況請和我公司銷售溝通。 ·此設備使用正壓壓強爐管內氣壓絕不可高于0.3MPa。 ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.3MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。 ·進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱管的沖擊。 |

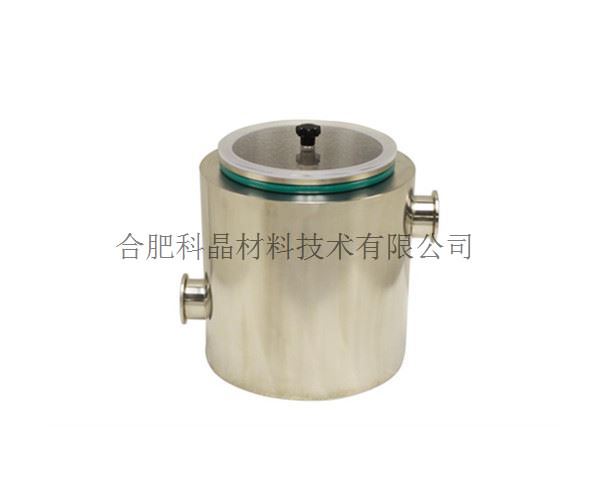

相關可選 | ·可選用真空系統配套使用： 機械泵真空度達 50 mtorr(圖1)； 分子泵真空度可達 10E-4 torr。(圖2) ·使用腐蝕性氣體，請使用冷阱或防腐干泵。(圖3) ·可選購合肥科晶的減壓閥配套使用。(圖4) ·對于化學氣相沉積涂層，您可以選擇我們的多通道氣體輸送系統和自動送氣系統。（圖5） ·可選購本公司的自動進料器，與回轉爐配合使用。（圖6） ·在爐管的另一端安裝一個不銹鋼罐，用來收集燒結后的粉末，整個過程密閉。（圖7） ·可將溫度控制器升級到Eurotherm3000系列溫度控制器，精度為+/-0.1oC
圖1 圖2 圖3 圖4
圖5 圖6 圖7 圖8 |
![23453[1].png](/UserFiles/upload/image/20220317/6378310884475390815563854.png "23453[1].png")

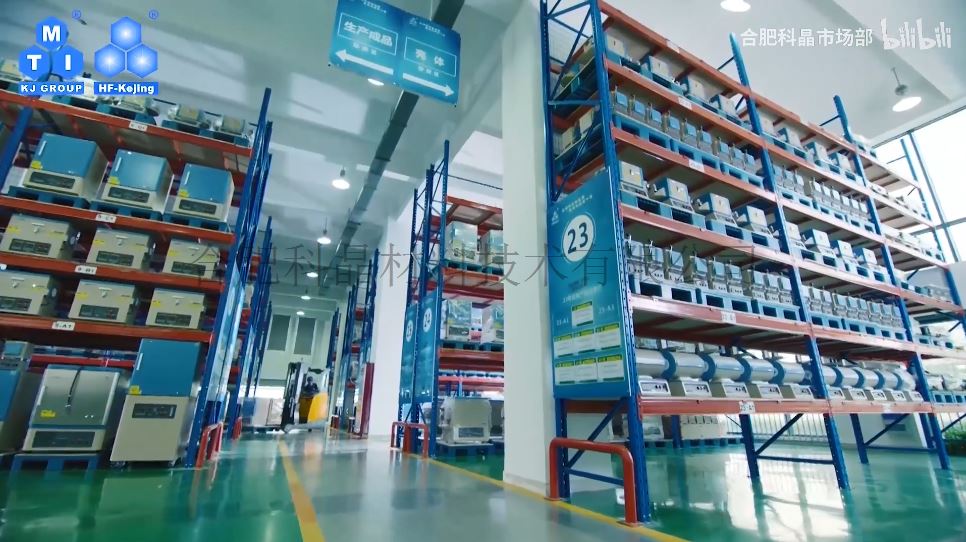

合肥科晶品牌紀錄片 公司環境
