| 設備名稱 | 臺式金剛石線切割機-STX-402 （2020.1.16-科晶實驗室審核） |
| 產品提示 | 1、多種配件可選提示 2、特殊設備尺寸設備 3、科晶實驗室邀請?zhí)崾?/strong> 4、配件妥善保管提示 |
| 設備特點 | ? 特別適于切割高價值、易碎裂的晶體，如ZnO、BTO、YAG、BBO等，切片成功率可高達99%以上。 ? 配有二維可調夾具，水平、垂直轉角精度都為±10′，可保證切割晶向的精度。 ? 采用80m長的金剛石線進行往復式切割，線速度在0-2m/s間可調。 ? 也可采用金屬光線與磨料漿液進行切割。 ? 采用步進電機驅動，自動進刀切割。切割速度可根據材料不同進行相應調整，提高切割質量，及延長金剛石線使用壽命。 |
| 相關視頻 |

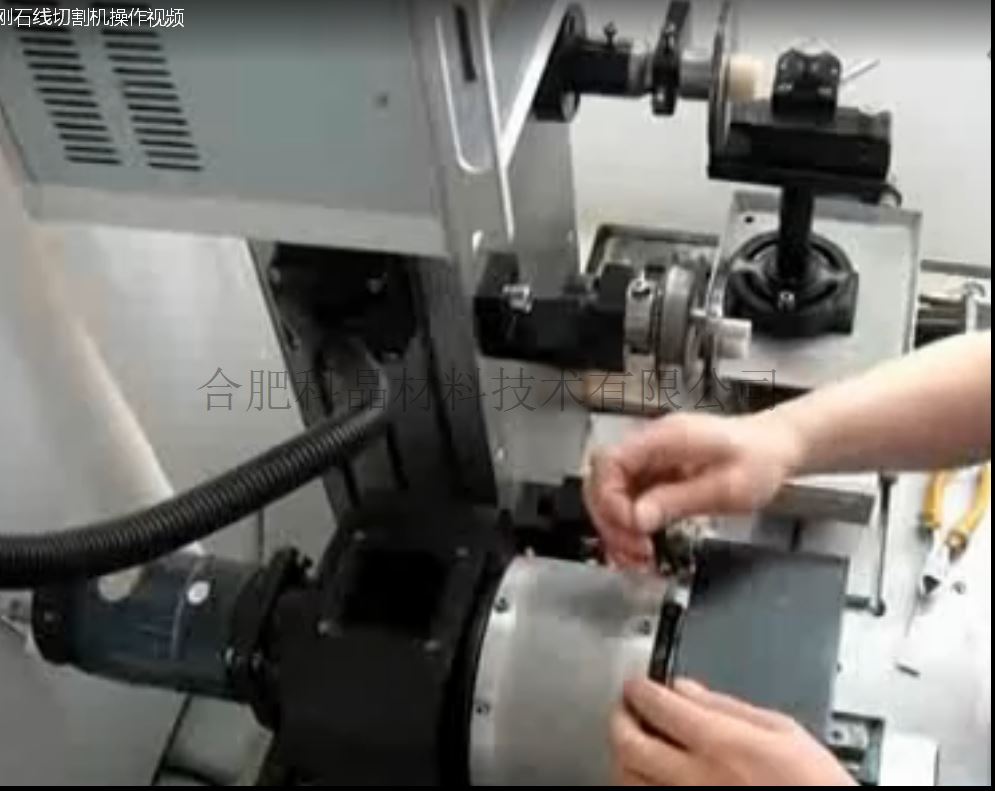

操作視頻 |
| 基本參數 | ? 電源電壓：220V 50Hz ；；功率：＜250W ? 切割線總長：80m ? 線速：0-2m/s內可調 ? 二維夾具轉角精度：10′ ? X軸行程：設置范圍在1～110mm之間。 ? Y軸行程：設置范圍在0.0１～110mm之間 ? X、Y 軸示值精度：0.01mm ? 切割樣件尺寸：?100mm×100mm（max） 更多參數請聯系科晶銷售部 |

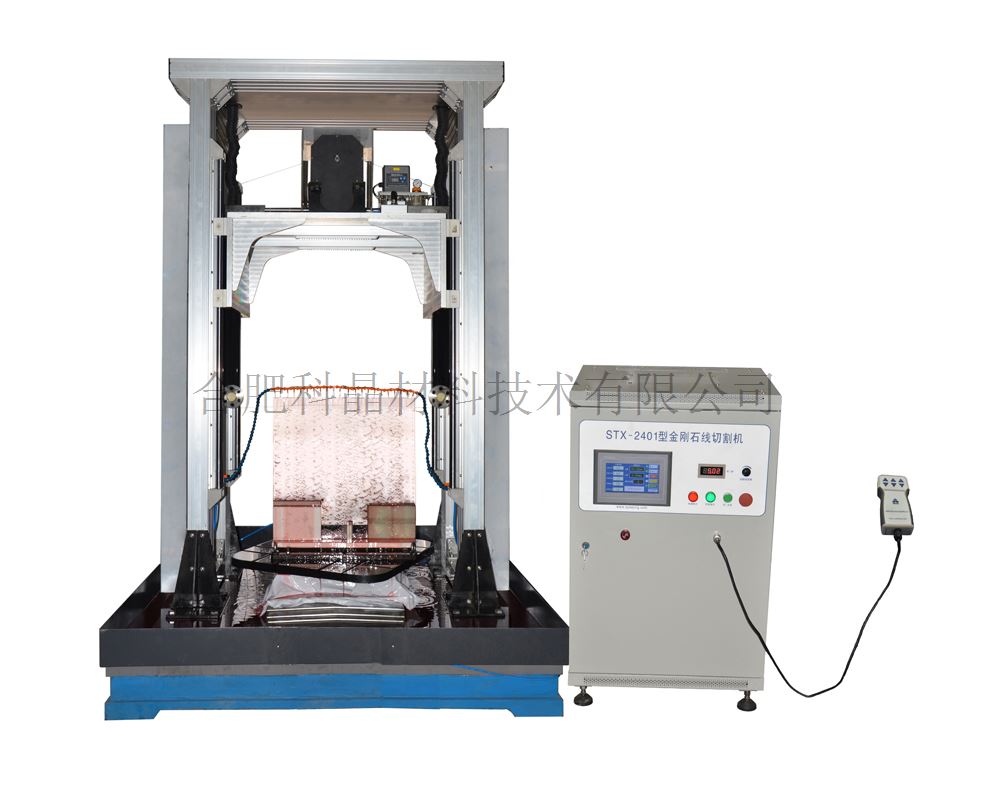

| 產品結構 |

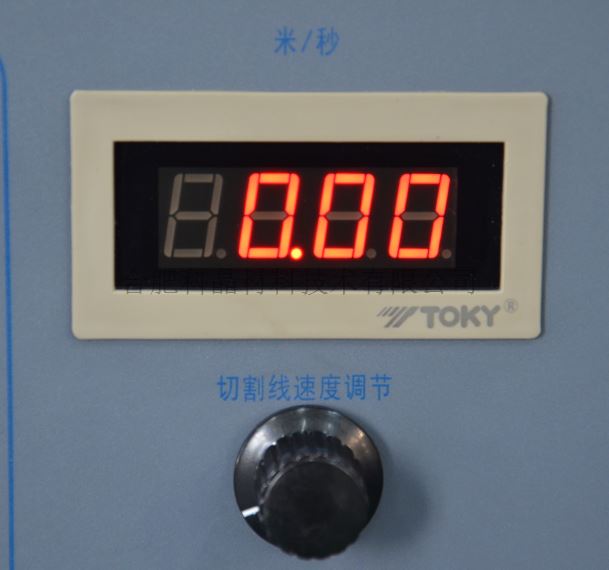

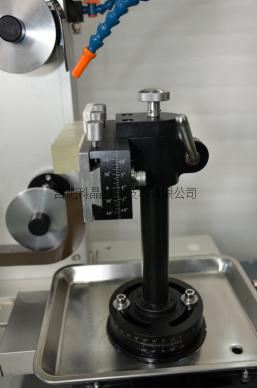

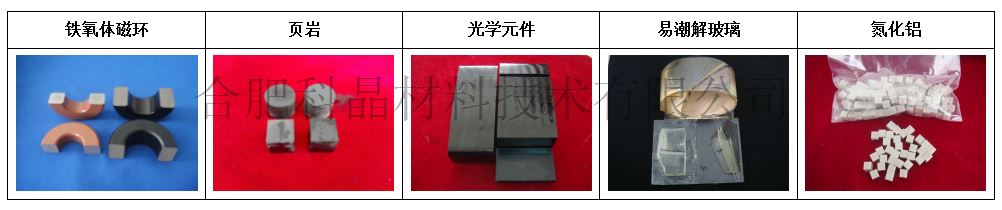

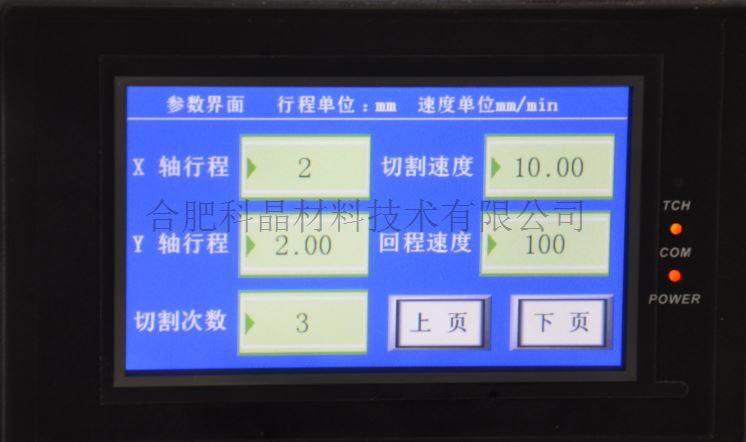

PLC全自動控制 無極調速 三維工裝夾具 樣品切割 |
| 外形尺寸 | 810mm×700mm×910mm |
| 重量 | 110kg |
應用技術提示 | ? 冷卻劑的流速可通過藍色進料管中的閥門進行調節。請適當調整以提高切割性能。 ? 請使用正確的切割液，請勿使用自來水或其他液體會腐蝕機器零件。 ? 首次使用前，建議涂抹10-15滴抗磨液壓油（ISO 32）或連續工作150小時。 ? 應定期向電機軸中添加少量潤滑脂（通用潤滑脂即可） ? 每次使用后必須清潔機器。 |
警示 | ? 要求使用適當?shù)那懈钜阂苑乐箼C(jī)械部件腐蝕，不要直接使用自來水，生銹部件不屬于保修范圍。 ? 請勿過度沖洗樣品臺，否則可能會生銹。 ? 使用時切割速度不宜過快，防止切割線崩斷。 |
標準配件 | 張緊輪 | 1個 |
|

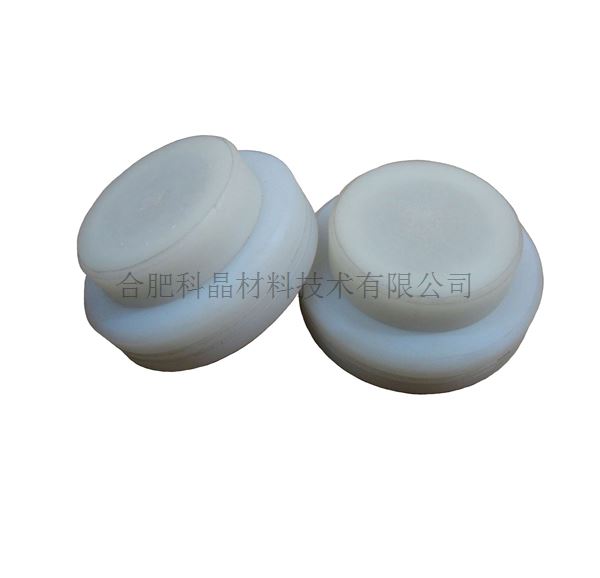

導向輪 | 2個 |
| |

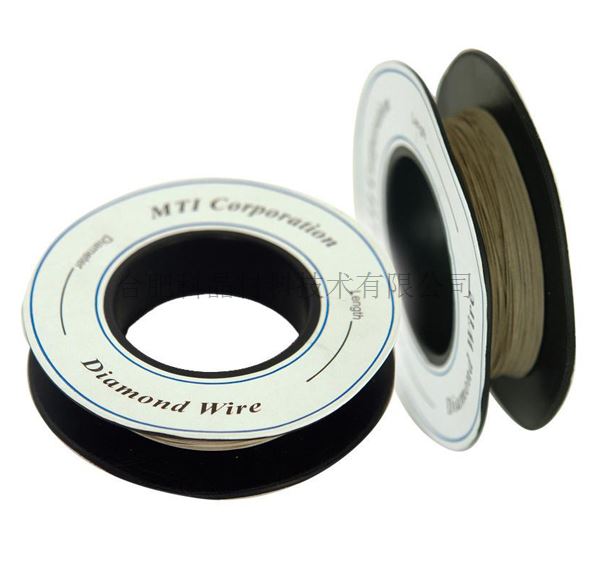

金剛石線 | 2卷 |
| |
水泵 | 1個 |
| |

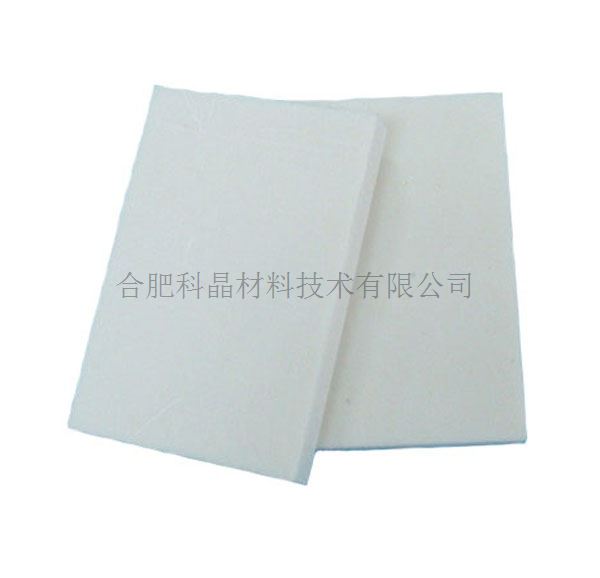

樹脂陶瓷塊 | 2塊 |
| |

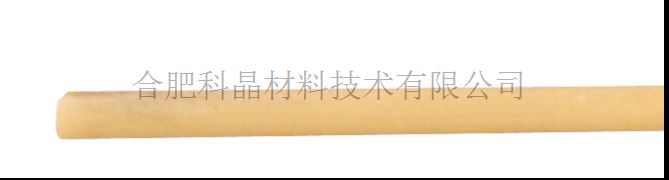

石蠟棒 | 4根 |
可選配件 | 1、金剛石線（?0.125mm、?0.25mm、?0.35mm、?0.42mm） 2、切割專用油? |
