第一組：前期在玻璃基底上鍍Si薄膜，功率為220W，10min。XRD測試發現在24°附近出現饅頭峰，查閱文獻得到，該峰型為非晶硅；且文獻中提及在600℃退火處理后非晶硅出現晶化的過程，逐漸呈現出多晶硅的峰型，因XRD故障未進行退火樣品測試。

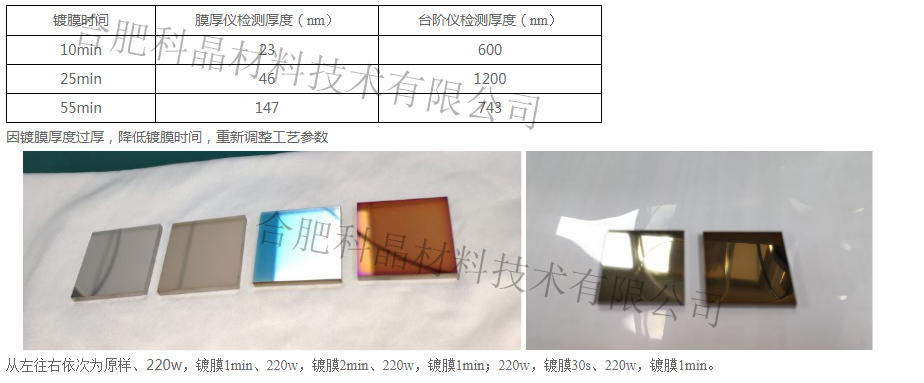

實驗結果：進行膜厚測試，發現所鍍Si薄膜的膜厚跟所鍍時間不成正比關系。（膜厚儀進行多次校準，且所鍍膜厚重復性較好），擬將厚度為20、40、160nm的樣品寄回客戶檢測，確定所鍍厚度及膜層峰型。

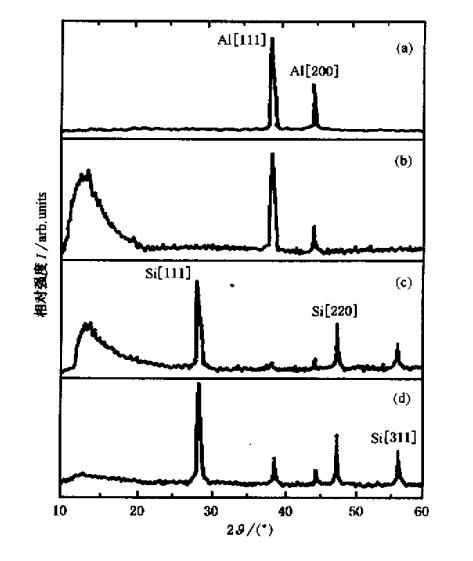

參考文獻：1、摘自《非晶硅薄膜的低溫快速晶化及其結構分析》

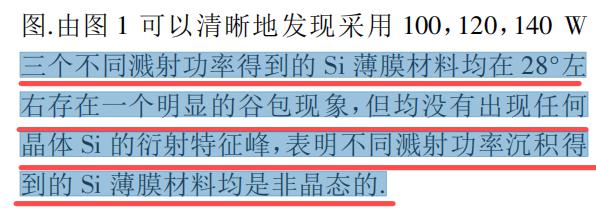

2、摘自《基于射頻磁控濺射技術高容量硅負極薄膜材料可控制備研究》

特別聲明：

1. 以上所有實驗僅為初步探究，僅供參考。由于我們水平有限，錯誤疏漏之處歡迎指出，我們非常期待您的建議。

2. 歡迎您提出其他實驗思路，我們來驗證。

3. 以上實驗案例及數據只針對科晶設備，不具有普遍性。

4. 因為涉及保密問題，以上數據僅為部分數據，歡迎老師與我們聯系，我們非常期待和您共同探討設備的應用技術。
