科晶售賣的的輥壓機種類有很多，比如桌面型輥壓機，大型卷對卷型輥壓機以及大功率不可加熱的冷軋機等。種類繁多，本次是對實驗室常見桌面式輥壓機的輥軋極限做初步探究。

探究起源：很多客戶在做薄膜類材料時想通過輥壓的形式來對材料進行減薄或提高致密度，總是會問到輥壓機輥軋極限的問題，科晶應用技術實驗室針對輥軋極限問題做如下初步探究。

實驗所用設備：100℃ 100mm輥寬加熱電動軋機--MSK-HRP-01。

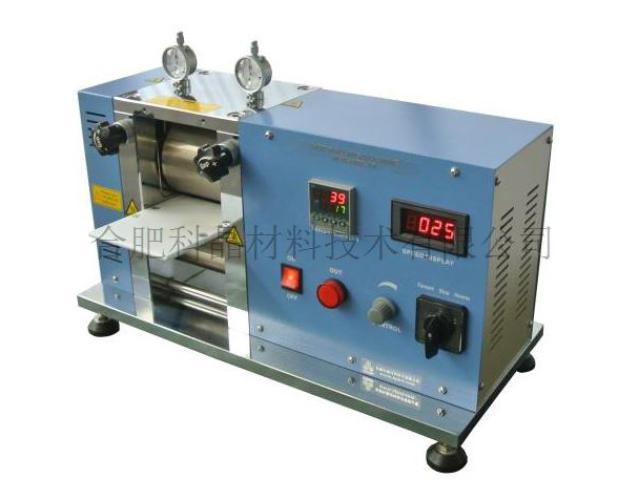

圖1

100℃ 100mm輥寬加熱電動軋機--MSK-HRP-01

輥軋材料：

表1

輥軋數據：

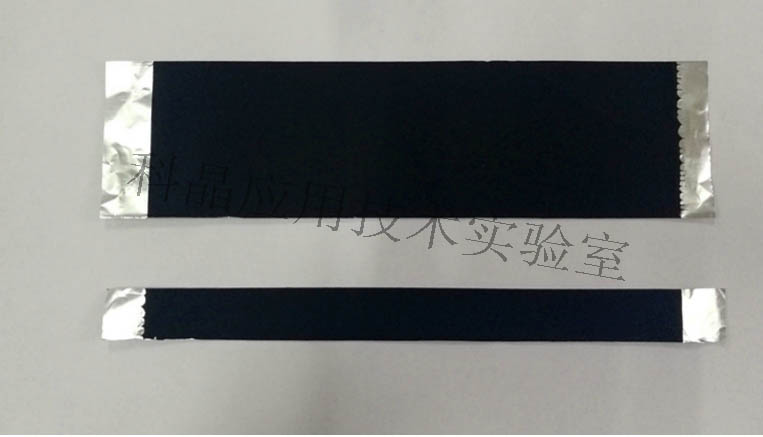

1. 材料：鋰電池正極材料（原始厚度：0.131mm）

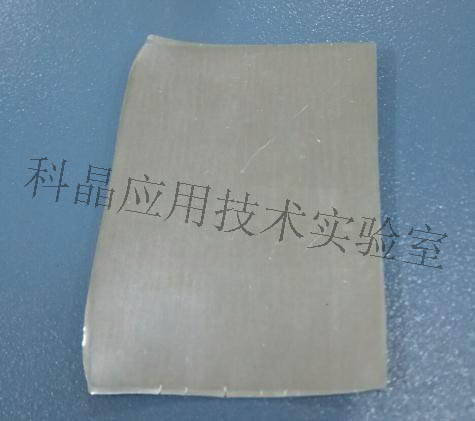

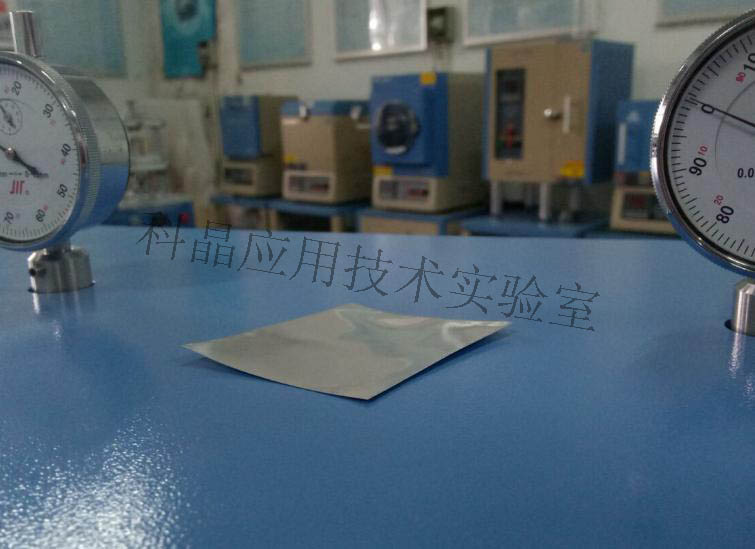

正極片輥軋100次以后再繼續輥軋10次，邊緣破裂，圖片見表1正極材料輥壓后圖。

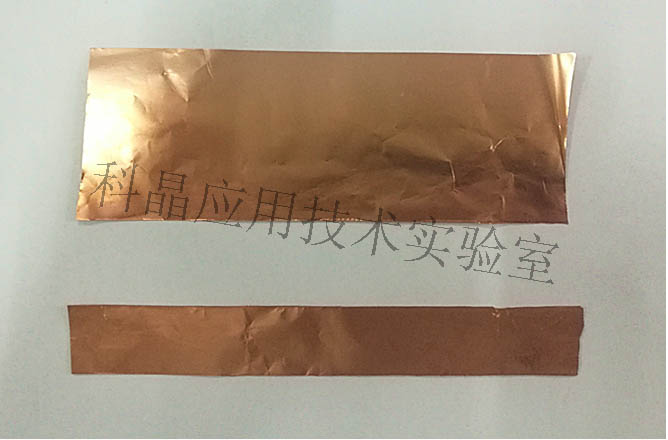

2. 材料：銅箔（原始厚度：0.030mm）

輥軋100次后再繼續輥軋10次，厚度無明顯變化，有破損的的趨勢

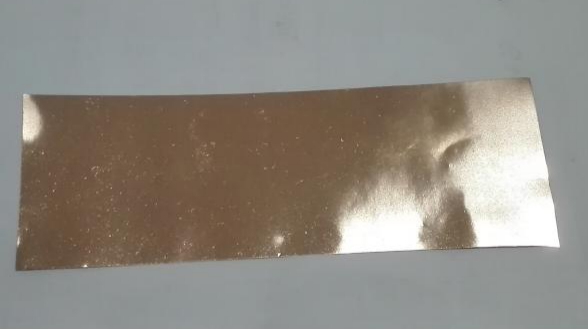

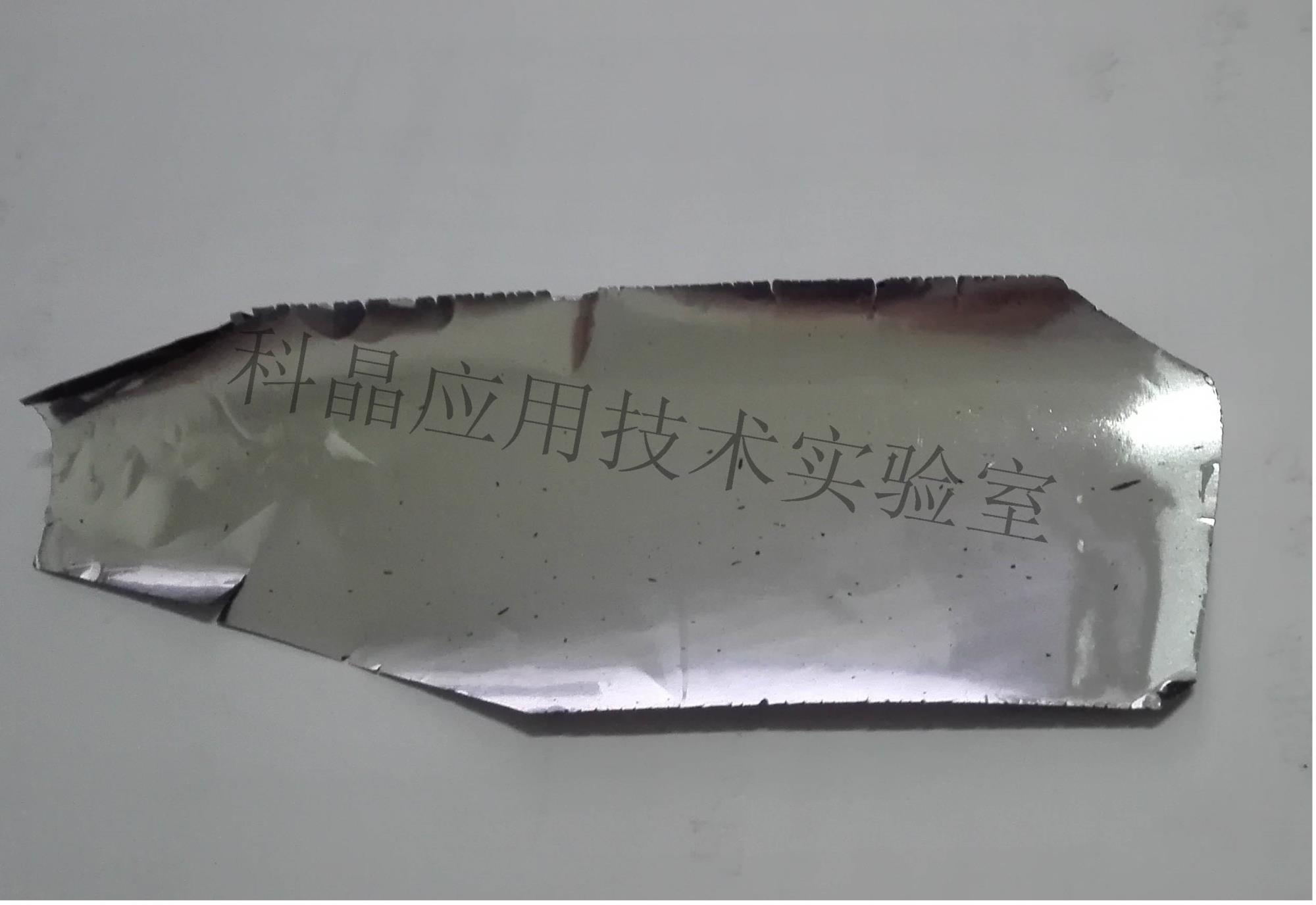

3.材料:304不銹鋼片（原始厚度：0.093mm）

輥軋500次后繼續輥軋50次，邊緣開始破裂

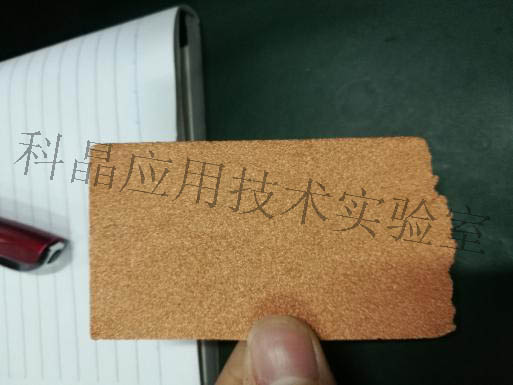

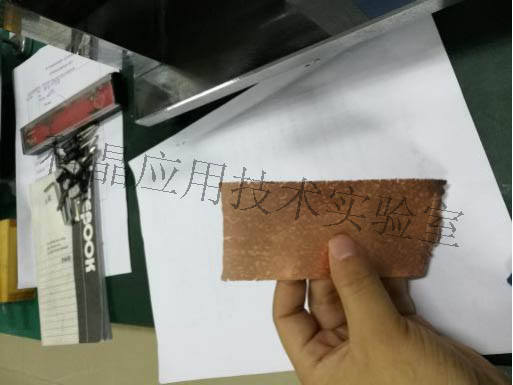

4.材料：泡沫銅（原始厚度：1.563mm）

輥軋50次以后再輥軋10次，邊緣已經開始破損，圖見表1

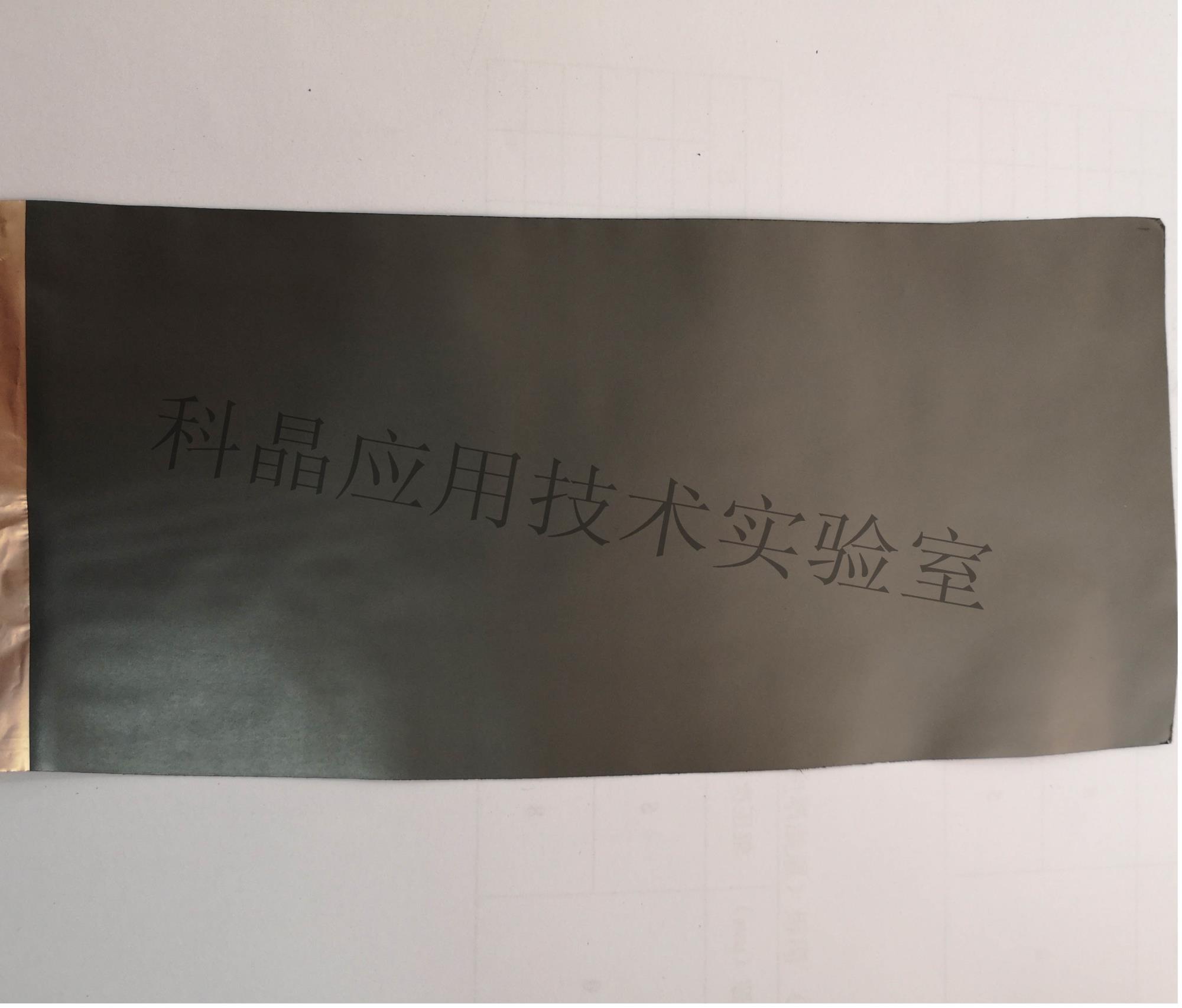

5.材料：電池負極材料（原始厚度：0.197mm）

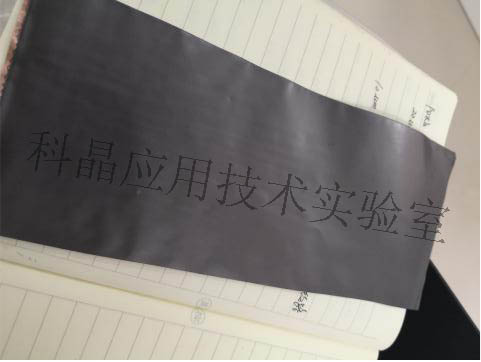

輥軋20次以后中間已經出現紋路：

輥軋20次以后，負極片中間已經破裂

結論：

1. 實驗用電池正極片輥軋極限大概是零點處輥壓100次，0.131mm的厚度最低軋至0.024mm；

2. 實驗用鋁箔的輥軋極限大概是零點處輥軋100次，0.030mm厚的銅箔最低軋至0.024mm；

3. 實驗用304不銹鋼片輥軋極限大概是零點處輥軋500次，0.093mm厚的不銹鋼片最低軋至0.025mm；

4. 實驗用泡沫銅的輥軋極限大概是零點處輥軋50次，1.563mm厚的泡沫銅最低軋至0.081mm；

5. 實驗用電池負極片輥軋極限大概是零點處輥壓20次，0.197mm厚的負極片最低軋至0.108mm。

   有客戶實驗時發現在零點處輥壓材料有時一次就會破壞材料，甚至設備會因此損壞。這樣是因為沒有根據材料的硬度正確選擇輥壓機，也沒有學會如何正確操作輥壓機以確保軋制的材料能夠達到最大的輥軋極限，歡迎聯系合肥科晶實驗室了解更詳細的實驗經驗。
